La teoría de grafos es una de las ramas más fascinantes y útiles de las matemáticas discretas. Desde el modelado de redes sociales hasta la optimización de rutas de transporte, los grafos son herramientas fundamentales en ciencias de la computación, ingeniería y análisis de datos. En este artículo exploraremos los conceptos matemáticos detrás de los grafos dirigidos y no dirigidos, sus propiedades formales, y cómo implementarlos en Python usando la librería NetworkX.
Fundamentos Matemáticos de los Grafos
Formalmente, un grafo \( G \) se define como un par ordenado \( G = (V, E) \), donde:
- \( V \) es un conjunto finito no vacío de vértices (o nodos)
- \( E \) es un conjunto de aristas (o arcos) que conectan pares de vértices
La naturaleza de \( E \) es lo que distingue a un grafo dirigido de uno no dirigido. Esta distinción aparentemente simple tiene profundas implicaciones matemáticas y computacionales.
Grafo No Dirigido
En un grafo no dirigido, cada arista es un conjunto no ordenado de dos vértices. Es decir, si \( u, v \in V \), entonces la arista \( \{u, v\} = \{v, u\} \). No hay distinción de dirección: la relación es simétrica.
Formalmente:
\[ E \subseteq \binom{V}{2} = \{ \{u, v\} \mid u, v \in V, \, u \neq v \} \]Un ejemplo clásico es una red de amistades: si Alice es amiga de Bob, entonces Bob es amigo de Alice.
Grafo Dirigido (Digrafo)
En un grafo dirigido o digrafo, cada arista es un par ordenado \( (u, v) \), donde \( u \) es el vértice de origen y \( v \) es el destino. Aquí \( (u, v) \neq (v, u) \) en general.
\[ E \subseteq V \times V = \{ (u, v) \mid u, v \in V \} \]Un ejemplo típico es Twitter (X): seguir a alguien no implica que esa persona te siga de vuelta. La relación no es simétrica.
Representación Matricial de Grafos
Una de las herramientas más poderosas para analizar grafos es su representación matricial. La matriz de adyacencia \( A \) de un grafo \( G \) con \( n \) vértices es una matriz \( n \times n \) definida como:
\[ A_{ij} = \begin{cases} 1 & \text{si } (v_i, v_j) \in E \\ 0 & \text{en caso contrario} \end{cases} \]| Propiedad | Grafo No Dirigido | Grafo Dirigido |
|---|---|---|
| Simetría de \( A \) | \( A = A^T \) (siempre simétrica) | \( A \neq A^T \) (en general) |
| Grado de un vértice | \( \deg(v) = \sum_j A_{vj} \) | \( \deg^+(v) \) salida, \( \deg^-(v) \) entrada |
| Número de aristas | \( |E| = \frac{1}{2} \sum_{i,j} A_{ij} \) | \( |E| = \sum_{i,j} A_{ij} \) |
| Diagonal | \( A_{ii} = 0 \) (sin lazos) | \( A_{ii} = 0 \) o \( 1 \) (permite lazos) |
Tip: La suma de cada fila de la matriz de adyacencia de un digrafo te da el grado de salida del vértice, y la suma de cada columna te da el grado de entrada.
Implementación en Python con NetworkX
Veamos cómo crear y analizar grafos dirigidos y no dirigidos en Python. La librería NetworkX es el estándar de facto para trabajar con grafos en el ecosistema Python.

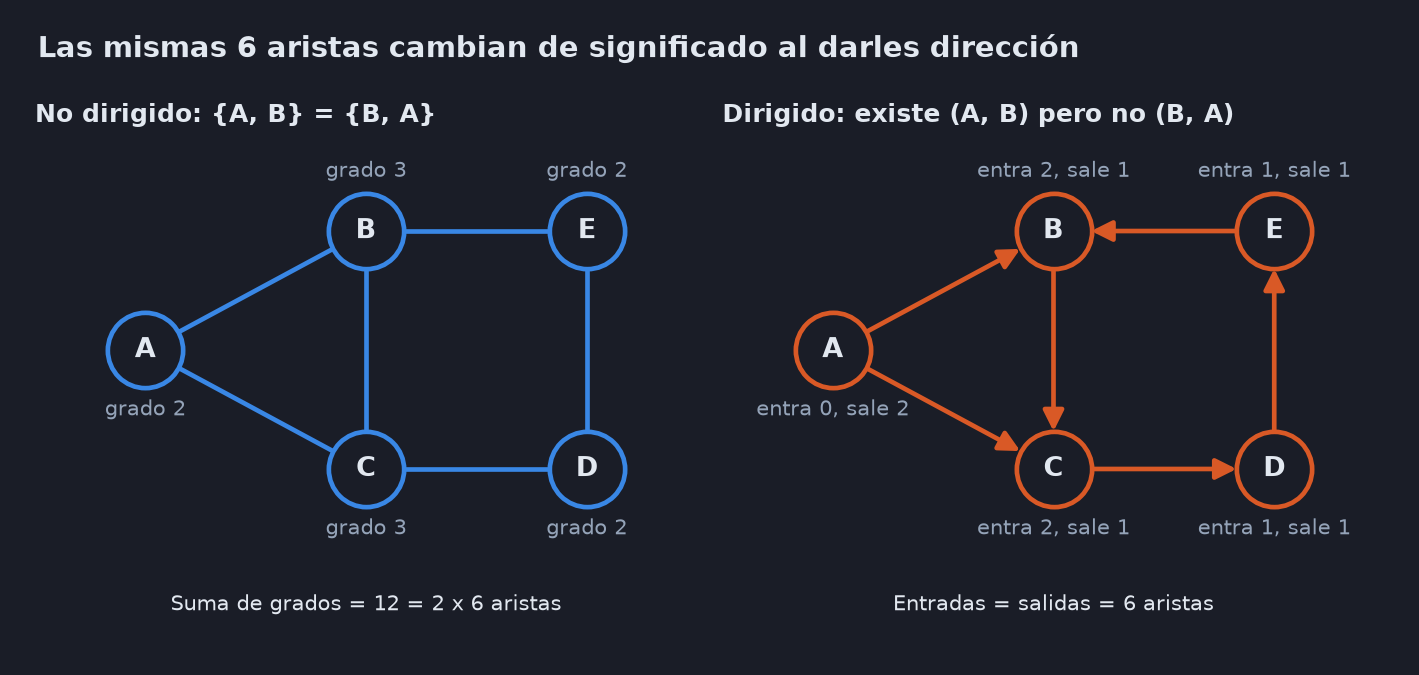

Creación de Grafos
import networkx as nx
import numpy as np
import matplotlib.pyplot as plt
# Grafo No Dirigido
G = nx.Graph()
G.add_edges_from([
('A', 'B'), ('A', 'C'), ('B', 'C'),
('C', 'D'), ('D', 'E'), ('E', 'B')
])
# Grafo Dirigido (Digrafo)
D = nx.DiGraph()
D.add_edges_from([
('A', 'B'), ('A', 'C'), ('B', 'C'),
('C', 'D'), ('D', 'E'), ('E', 'B')
])
print(f"Grafo no dirigido: {G.number_of_nodes()} nodos, {G.number_of_edges()} aristas")
print(f"Digrafo: {D.number_of_nodes()} nodos, {D.number_of_edges()} aristas")
# Verificar simetría
print(f"\n¿El grafo no dirigido es simétrico? Siempre: True")
print(f"¿El digrafo tiene la arista (B, A)? {D.has_edge('B', 'A')}")
print(f"¿El digrafo tiene la arista (A, B)? {D.has_edge('A', 'B')}")Matriz de Adyacencia
import networkx as nx
import numpy as np
# Crear un grafo simple para visualizar la matriz
G = nx.Graph()
G.add_edges_from([(1, 2), (1, 3), (2, 3), (3, 4)])
D = nx.DiGraph()
D.add_edges_from([(1, 2), (1, 3), (2, 3), (3, 4)])
# Matrices de adyacencia
A_no_dirigido = nx.adjacency_matrix(G).todense()
A_dirigido = nx.adjacency_matrix(D).todense()
print("Matriz de adyacencia - Grafo No Dirigido:")
print(A_no_dirigido)
print(f"\n¿Es simétrica? {np.array_equal(A_no_dirigido, A_no_dirigido.T)}")
print("\nMatriz de adyacencia - Grafo Dirigido:")
print(A_dirigido)
print(f"\n¿Es simétrica? {np.array_equal(A_dirigido, A_dirigido.T)}")
# Grados
print("\n--- Grados (No Dirigido) ---")
for nodo, grado in G.degree():
print(f" Nodo {nodo}: grado = {grado}")
print("\n--- Grados (Dirigido) ---")
for nodo in D.nodes():
print(f" Nodo {nodo}: entrada = {D.in_degree(nodo)}, salida = {D.out_degree(nodo)}")Propiedades Fundamentales
Conectividad
La conectividad es una propiedad esencial que difiere entre grafos dirigidos y no dirigidos:
- Grafo no dirigido conexo: existe un camino entre cualquier par de vértices \( u, v \in V \)
- Digrafo fuertemente conexo: existe un camino dirigido de \( u \) a \( v \) y de \( v \) a \( u \) para todo par \( u, v \in V \)
- Digrafo débilmente conexo: el grafo subyacente no dirigido (ignorando la dirección de las aristas) es conexo
El Teorema de Euler nos dice que un grafo no dirigido tiene un circuito euleriano si y solo si cada vértice tiene grado par. Para un digrafo, la condición es que para cada vértice \( v \), se cumpla que \( \deg^+(v) = \deg^-(v) \).
Caminos y Distancias
Un camino de longitud \( k \) en un grafo es una secuencia de vértices \( v_0, v_1, \ldots, v_k \) tal que \( (v_{i-1}, v_i) \in E \) para todo \( i = 1, \ldots, k \). La distancia \( d(u, v) \) es la longitud del camino más corto entre \( u \) y \( v \).
Un resultado elegante de álgebra lineal es que la entrada \( (A^k)_{ij} \) de la \( k \)-ésima potencia de la matriz de adyacencia nos da el número de caminos de longitud exactamente \( k \) entre los vértices \( i \) y \( j \).
\[ (A^k)_{ij} = \text{número de caminos de longitud } k \text{ de } v_i \text{ a } v_j \]Algoritmos Clásicos sobre Grafos
BFS y DFS
Los recorridos BFS (Breadth-First Search) y DFS (Depth-First Search) son los algoritmos fundamentales para explorar grafos. Ambos funcionan tanto en grafos dirigidos como no dirigidos, pero su comportamiento difiere:
import networkx as nx
from collections import deque
def bfs_manual(grafo, inicio):
"""BFS manual para entender el algoritmo paso a paso."""
visitados = set()
cola = deque([inicio])
visitados.add(inicio)
orden = []
while cola:
vertice = cola.popleft()
orden.append(vertice)
for vecino in grafo.neighbors(vertice):
if vecino not in visitados:
visitados.add(vecino)
cola.append(vecino)
return orden
def dfs_manual(grafo, inicio, visitados=None):
"""DFS recursivo manual."""
if visitados is None:
visitados = []
visitados.append(inicio)
for vecino in grafo.neighbors(inicio):
if vecino not in visitados:
dfs_manual(grafo, vecino, visitados)
return visitados
# Crear un grafo dirigido
D = nx.DiGraph()
D.add_edges_from([
('A', 'B'), ('A', 'C'), ('B', 'D'),
('C', 'D'), ('D', 'E'), ('E', 'A')
])
print("BFS desde A:", bfs_manual(D, 'A'))
print("DFS desde A:", dfs_manual(D, 'A'))
# Comparar con NetworkX
print("\nBFS (NetworkX):", list(nx.bfs_tree(D, 'A').nodes()))
print("DFS (NetworkX):", list(nx.dfs_tree(D, 'A').nodes()))
# Componentes fuertemente conexos
print("\nComponentes fuertemente conexos:")
for comp in nx.strongly_connected_components(D):
print(f" {comp}")Camino Más Corto: Dijkstra

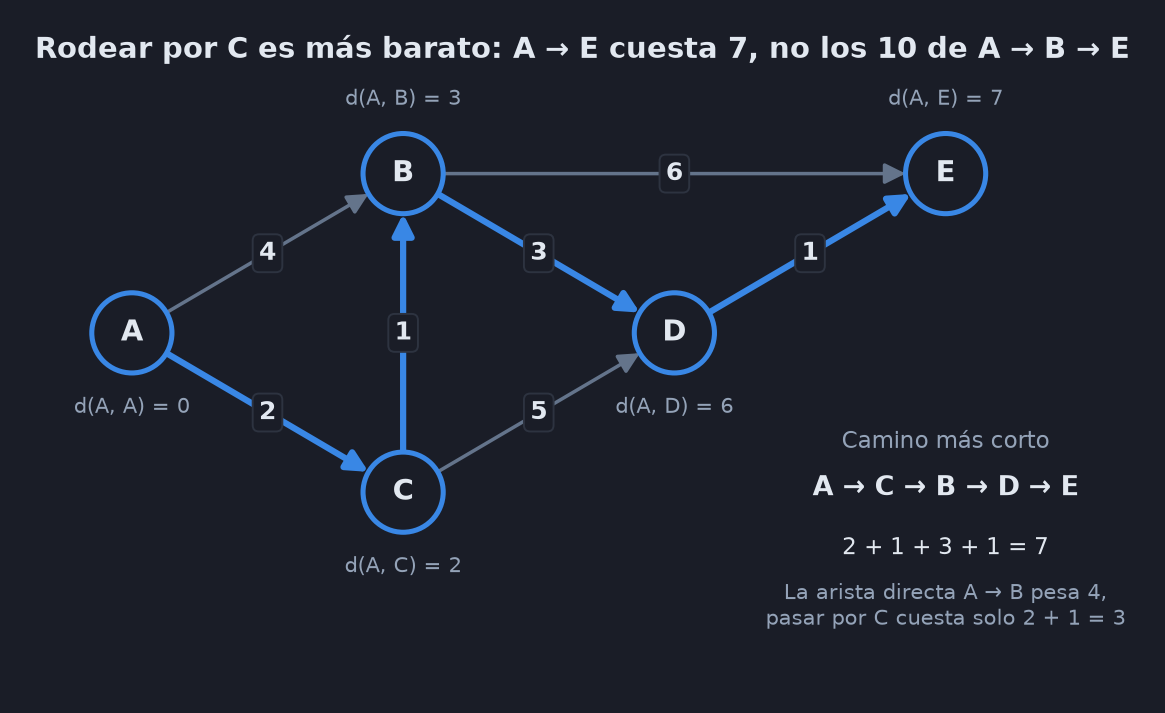

Cuando las aristas tienen pesos (costos, distancias), el algoritmo de Dijkstra encuentra el camino más corto. Funciona tanto en grafos dirigidos como no dirigidos con pesos no negativos.
import networkx as nx
# Grafo dirigido con pesos
D = nx.DiGraph()
D.add_weighted_edges_from([
('A', 'B', 4), ('A', 'C', 2), ('B', 'D', 3),
('C', 'B', 1), ('C', 'D', 5), ('D', 'E', 1),
('B', 'E', 6)
])
# Camino más corto de A a E
camino = nx.dijkstra_path(D, 'A', 'E')
distancia = nx.dijkstra_path_length(D, 'A', 'E')
print(f"Camino más corto A → E: {' → '.join(camino)}")
print(f"Distancia total: {distancia}")
# Todas las distancias desde A
distancias = dict(nx.single_source_dijkstra_path_length(D, 'A'))
print(f"\nDistancias desde A:")
for nodo, dist in sorted(distancias.items()):
print(f" A → {nodo}: {dist}")Aplicaciones en el Mundo Real
Los grafos dirigidos y no dirigidos modelan una enorme variedad de problemas reales:
| Aplicación | Tipo de Grafo | Vértices | Aristas |
|---|---|---|---|
| Redes sociales (Facebook) | No dirigido | Personas | Amistad (simétrica) |
| Twitter / X | Dirigido | Usuarios | Seguimiento (asimétrico) |
| Google Maps | Dirigido con pesos | Intersecciones | Calles (sentido único) |
| Internet | Dirigido | Páginas web | Hipervínculos |
| Redes eléctricas | No dirigido con pesos | Estaciones | Líneas de transmisión |
| Dependencias de paquetes | Dirigido acíclico (DAG) | Paquetes | Dependencia |
Grafos Dirigidos Acíclicos (DAG)
Un caso especial extremadamente importante es el DAG (Directed Acyclic Graph): un grafo dirigido sin ciclos. Los DAGs permiten definir un orden topológico, es decir, una ordenación lineal de los vértices tal que si existe una arista \( (u, v) \), entonces \( u \) aparece antes que \( v \) en la ordenación.
\[ \text{Si } (u, v) \in E \implies \text{pos}(u) < \text{pos}(v) \]Los DAGs son fundamentales en:
- Compiladores: resolución de dependencias
- Machine Learning: redes neuronales feedforward y grafos computacionales
- DevOps: pipelines CI/CD
- Blockchain: estructuras como el DAG de IOTA
import networkx as nx
# Crear un DAG (grafo de dependencias de un proyecto)
dag = nx.DiGraph()
dag.add_edges_from([
('numpy', 'pandas'),
('numpy', 'scipy'),
('pandas', 'scikit-learn'),
('scipy', 'scikit-learn'),
('scikit-learn', 'mi-proyecto'),
('matplotlib', 'mi-proyecto'),
('numpy', 'matplotlib')
])
# Verificar que es un DAG
print(f"¿Es un DAG? {nx.is_directed_acyclic_graph(dag)}")
# Orden topológico
orden = list(nx.topological_sort(dag))
print(f"Orden de instalación: {orden}")
# Encontrar todos los ancestros de 'mi-proyecto'
ancestros = nx.ancestors(dag, 'mi-proyecto')
print(f"Dependencias de mi-proyecto: {ancestros}")
# Camino más largo (camino crítico)
camino_critico = nx.dag_longest_path(dag)
print(f"Cadena de dependencias más larga: {' → '.join(camino_critico)}")Teoremas Importantes
Para cerrar la parte teórica, repasemos algunos resultados clásicos:
- Teorema del Apretón de Manos: En un grafo no dirigido, la suma de todos los grados es igual al doble del número de aristas: \( \sum_{v \in V} \deg(v) = 2|E| \)
- Versión dirigida: En un digrafo, la suma de grados de entrada es igual a la suma de grados de salida, y ambas son iguales al número de aristas: \( \sum_{v} \deg^+(v) = \sum_{v} \deg^-(v) = |E| \)
- Teorema de Euler (1736): Un grafo conexo tiene un circuito euleriano si y solo si todos los vértices tienen grado par. Este fue el primer teorema de la teoría de grafos, nacido del famoso problema de los puentes de Königsberg.
- Fórmula de Cayley: El número de árboles generadores etiquetados de \( K_n \) (grafo completo con \( n \) vértices) es \( n^{n-2} \).
Conclusión
Los grafos dirigidos y no dirigidos son estructuras matemáticas fundamentales con un poder expresivo enorme. La diferencia clave radica en la simetría de las relaciones: los grafos no dirigidos modelan relaciones recíprocas (su matriz de adyacencia es simétrica), mientras que los digrafos capturan relaciones asimétricas como flujos, dependencias y jerarquías.
En este artículo cubrimos:
- Las definiciones formales de grafos dirigidos y no dirigidos usando notación de conjuntos
- La representación matricial y sus propiedades algebraicas
- Conceptos de conectividad, caminos y el significado de las potencias de la matriz de adyacencia
- Implementación práctica con NetworkX en Python: creación, análisis, BFS/DFS, Dijkstra
- El caso especial de los DAGs y el orden topológico
- Teoremas clásicos como el del Apretón de Manos y el Teorema de Euler
La teoría de grafos es un campo vasto y activo. Si quieres profundizar, te recomendamos explorar temas como flujo máximo en redes, coloración de grafos, grafos espectrales y algoritmos de PageRank. Con Python y NetworkX tienes todas las herramientas para experimentar con estos conceptos de forma práctica.
